箱體的溫度控制選用了智能電腦溫度控制和PLC自動化控制體系，溫度信號的采集用鉑熱電阻，經溫度控制器的變大與預設值進行比較獲得PID控制信號，另外PLC程控器輸出控制信號控制固態繼電器SSR導通，固態繼電器再控制加熱器加熱，使箱體正處于升溫除濕環節。當溫度達到預設值時，溫控儀輸出PID控制信號PLC，PLC輸出控制信號給時間繼電器KT，使其開始保溫計時，另外，關掉進風機和排風碟閥。通過PID控制電加熱持續開閉，箱體正處于熱風循環保溫滅菌環節。當保溫滅菌時間達到預設值時，時間繼電器輸出信號給PLC，PLC輸出全閉電加熱，打開水冷卻電磁閥，使其吸合導通，因此箱體正處于冷卻降溫環節。當箱內溫度下降≤40℃時，溫控儀輸出控制信號給PLC，PLC輸出關掉熱風循環風機，干燥滅菌周期系統結束了。TEED一2001K超溫報警溫控儀輸出信號控制PLC整個系統的運轉，鉑熱電阻PT100測試信號至報警溫控儀與超溫報警設定溫度值進行比較，當實際溫度值低于預設值時，輸出控制信號給PLC，PLC系統正常運轉。當實際溫度值超過預設值時，輸出控制信號給PLC，PLC關掉運轉系統。故超溫報警的設定值一般要高于工作溫度的預設值。

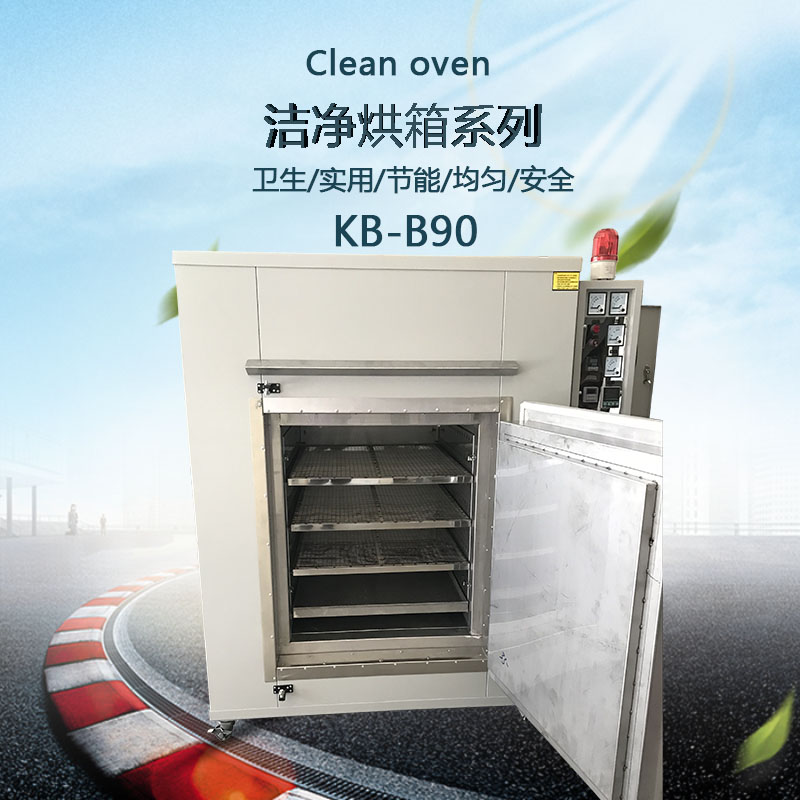

潔凈烘箱的系統故障分析及解決方案
系統故障狀況敘述
合閉循環烘箱空氣開關，依照該烘箱的使用說明書設定好加熱溫度250℃，超溫報警溫度260℃，保溫記時1h后，啟動其自動運行系統，烘箱的循環風機、進風機、碟閥、加熱等指示燈按順序亮起，反映程序運行正常。加熱運轉2.5h后，溫度仍然達不到預設值，如果加熱時間過長，就會造成被加熱玻璃容器易碎，壞瓶率升高。另外，造成能源浪費，耗電量增加。以及烘箱的工作周期加長，致使在正常生產崗位的兩班制下不能按時完成該工藝環節，殆誤生產任務的進程計劃，且提高了產品成本。正常滿箱時溫度從室溫一直加熱到250℃需要2.5h，1個工作周期需要約6h。
系統故障分析
首先查詢烘箱差壓表，判斷烘箱內風速是不是正常。了解循環烘箱內被加熱物品擺放是不是過于密集，高溫過濾器是不是堵塞，風量調節板是不是被改動，排除這些原因后，再判斷循環風機是不是存在系統故障，造成熱風循環空氣流通不好，濕熱空氣不能正常排放。其次從系統故障狀況和烘箱的電路原理分析，烘箱能夠加熱，說明智能電腦溫控儀輸出信號正常，PLC輸入輸出信號也正常。
系統故障檢測及排除
經過上述系統故障分析，可以斷定控制信號和可調節部件均正常，然后我們從以下幾個方面進行檢查。首先核對一下GCD一23A型智能電腦溫控儀的PID調節參數，看是不是人為誤操作，致使設定參數變更，因此使得體系出現動作異常。PID參數直接影響著體系的調節精度，是控制系統設計的核心內容。通過適當?shù)腜ID參數，PID控制可以根據體系被控過程的誤差特性，利用比例、積分、微分計算出系統控制量，獲得相應的輸出響應特性，控制系統使其達到滿意的控制效果?；謴?fù)PID參數正常設定值。其次檢測循環風機運轉是不是正常，轉向是不是正確。如果風機反轉或風機負載太大而轉速過慢，都將影響熱風循環不暢通。
當風機反轉時，可將風機的電源任意兩相倒換；當風機轉速過慢時，應從兩個方面進行檢查：
(1)電氣方面電源電壓是不是正常，有無缺相或繞組斷路狀況。
(2)機械方面有無掃膛、振動、軸承過熱、損壞、風葉松動擦箱殼等系統故障?？舍槍唧w情況進行排除。再次檢測固態繼電器和加熱器有否局部斷路。固態繼電器，簡寫成‘SSR”，是一種全部由固態電子元件組成的新型無觸點開關器件，它利用電子元件(如開關三極管、雙向可控硅等半導體器件)的開關特性，可達到無觸點無火花地接通和斷開電路的目的，因此又被稱為“無觸點開關”。SSR成功地實現了弱信號
對強電(輸出端負載電壓)的控制。SSR虛接或?qū)ê蟮木植繑嗦分率?80V電源缺相，加熱器不能全部加熱，處理方法是維修或更換固態繼電器。而加熱器的局部斷路，也將使加熱不能全部工作，造成加熱過程過于緩慢。維修或更換加熱器。將系統故障問題完全處理好。合閉循環烘箱空氣開關，依照該烘箱的使用說明書運轉其系統，經過2.5h的升溫后，烘箱到達設定溫度，時間繼電器開始記時，烘箱進入斷續加熱的保溫滅菌環節。保溫1h后烘箱開始冷卻降溫，2.3h后整個干燥滅菌周期程序運行結束了，完全滿足該烘箱提供的技術參數要求和工藝參數要求。
